HKC-1SF230 双速风机控制器

点击:3

一、概述

  HKC-1SF230 双速风机智能控制器集成了各种控制功能(现场手动、按钮控制、自动信号、消防控制等),简化了双速风机控制线路,使线路设计和接线变得简单高效,减少人工费用,提高工作效率。
  控制器面板上有“手动 / 自动”转换按键,手动状态时,通过面板上按键或外接按钮箱控制风机的启停;自动状态时,通过自动信号控制风机的启停。配有三组继电器无源输出,提供给消控中心作状态指示,继电器功能:1-自动状态、2-故障反馈、3-消防运行反馈,可作为消控中心状态指示。
  采用接触器(或控制保护开关CPS)控制风机的启停,运行时输入端口无输入则判为故障,故障灯点亮报警,故障恢复后,需按“停止”键消除故障状态。
  消防控制需为持续信号,断开后风机停机,此时不判断运行反馈输入,即有故障也不能使风机停机。在手自动状态下均可启动风机高速运行。



二、主要技术参数

 ●工作条件:温度 -20~+45℃,湿度≤90%,无凝露、易燃易爆、腐蚀气体,无导电尘埃。
 ● 控制方式:按键手动控制、外接按钮箱控制、自动信号(DDC、BAS楼宇)控制、消防联动、消防应急控制。
 ● 控制输出方式:有源触点,触点容量 3A  AC250V。
 ● 控制器工作电源:AC220V±20%,50Hz, ≤3W。

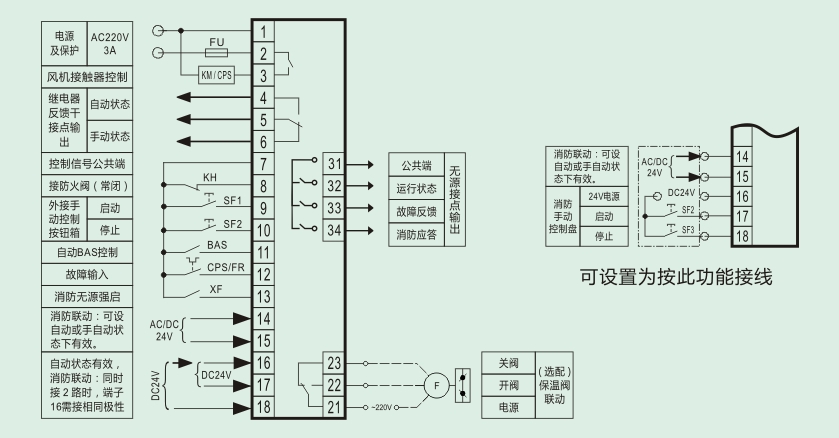

三、接线图

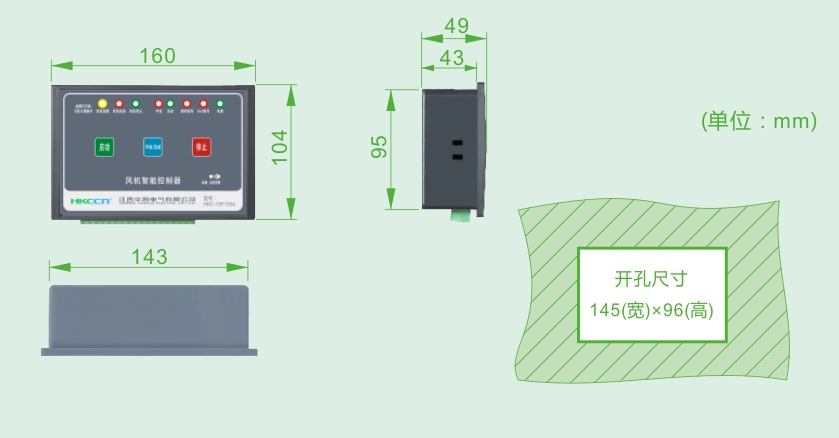

四、外形及安装尺寸(单位:mm
