HKC1-2L-160 一用一备水泵控制器

点击:3

一、概述

  HKC 系列水泵(风机)电机智能控制器集成了各种信号控制和水泵(风机)电机保护等功能,优化了控制保护线路,减少线路故障点,降低了故障发生率。
  采用数码管直观的显示电机的运行电流和各种工作状态。带菜单和故障语音播报功能。
  控制器适用于2台0.75kW~18.5kW交流三相电动机直接启动的水泵或风机线路中,作为水泵或风机电机的启停控制和保护用。可配星三角启动模块适用更大功率水泵电机。适用于各类排污泵、循环泵、离心泵、管道泵、生活供水泵、消防增压泵、排烟机等。
  控制器具有优越的性价比,安装方便,功能全面,档次更高;购买成本远低于购买元件自己组装的材料和人工成本,特别适用于专业控制箱厂家批量生产。



二、主要功能特点

 ● 1台控制器=电压表(1只)+电流表(2只)+电流互感器(2只)+按钮开关(4只)+手自动转换开关(1只)+热继电器(2只)+液位继电器+小型继电器(若干)+电源变压器(1只)+时间继电器  +复杂的接线+更多的人工工资+……。
 ●  一控一、一控二、一用一备 控制模式可选,适用各种场合给、排水控制。
 ● 手动按键/自动信号控制2台电机,实现水泵或风机单台运行、故障轮换、一用一备、交替轮换、双电机运行等。
 ● 水泵(风机)电机的过流、欠流、短路、堵转、过压、欠压、浸水、超温、干转、断相等保护。并且电流和电压保护功能可关闭。
 ● 启动延时保护:水泵启动时的瞬时电流为额定电流的4~7倍,在此时间内不保护动作。 当水泵电机出现短路、缺相、堵转、锈死时的电流约为6~14倍以上,此时则不受此时间限制,执行保护动作。
 ● 故障换泵:双电机模式(1用1备、1主2备、2主1备、1控2)时,当任一电机出现故障,均可启动备用电机运行。
 ● 浮球开关、压力表(开关)、电极、DDC 现场控制、消防控制等多种自动信号控制方式。  消防控制具有最高优先级,任何状态下(故障和手动等),均能强制启动水泵电机工作。
 ● 可选择给水或排水工作方式。给水时,水源缺水(超低水位)时停机并报警;排水时, 超高(溢流)液位时双电机启动(一用一备和双电机运行模式)并报警。
 ● 运行增泵功能(可关闭):当主电机运行超过设定时长后仍没停机,备用电机自动启动运行,提高运行效率。
 ● 运行轮换功能:运行中,当一台电机运行一定时间后,自动停止运行,切换到另一台电机运行;依次循环轮换,防止长期运行一台电机致过早损坏。
 ● 自动巡检功能:当水泵长时间不使用时可设置定时自动巡检运行,防止水泵轴承生锈卡死等损坏发生。
 ● 电压表、电流表功能,数码管显示电源电压和实时运行电流。
 ● 语音播报功能
    查询或设置时菜单语音播报,设置状态和整定参数采用数码管直观显示,无须查阅说明书方便现场使用。当有故障发生时,语音循环播报并在数码管上显示相应故障代码,便于查找和解决故障。
 ● 用户可编程信号输出触点,故障或运行状态远程指示。
 ● 其它:如手动状态自动返回到自动状态;欠流故障延时自复等功能。



三、主要技术参数

● 工作条件:温度 -20~+45℃,湿度≤90%,无凝露、易燃易爆、腐蚀气体,无导电尘埃。
● 适用电机功率范围:三相380V,0.75kW~18.5kW  直接启动。可选配本公司星三角启动模块适用更大功率电机。
● 电流测量范围:0.75A-400A;1.5级(I≤Ie额定电流)。
● 控制方式:按键手动控制、自动信号控制、消防、DDC(BAS)控制。
● 控制输出方式:无源触点,5A/250V。
● 控制器工作电源:AC220V±20%,50Hz, ≤3W。AC380V需订制。
● 过、欠压动作时间:≤30 秒(可关闭);
● 堵转动作时间: < 0.5秒; 干转、欠流动作时间:≤30秒 。
● 过流动作时间:反时限特性,电流越大,动作时间越短;过流脱扣特性曲线越大,动作时间越长,时间误差±10%。电流保护功能可关闭。





四、用户接线图

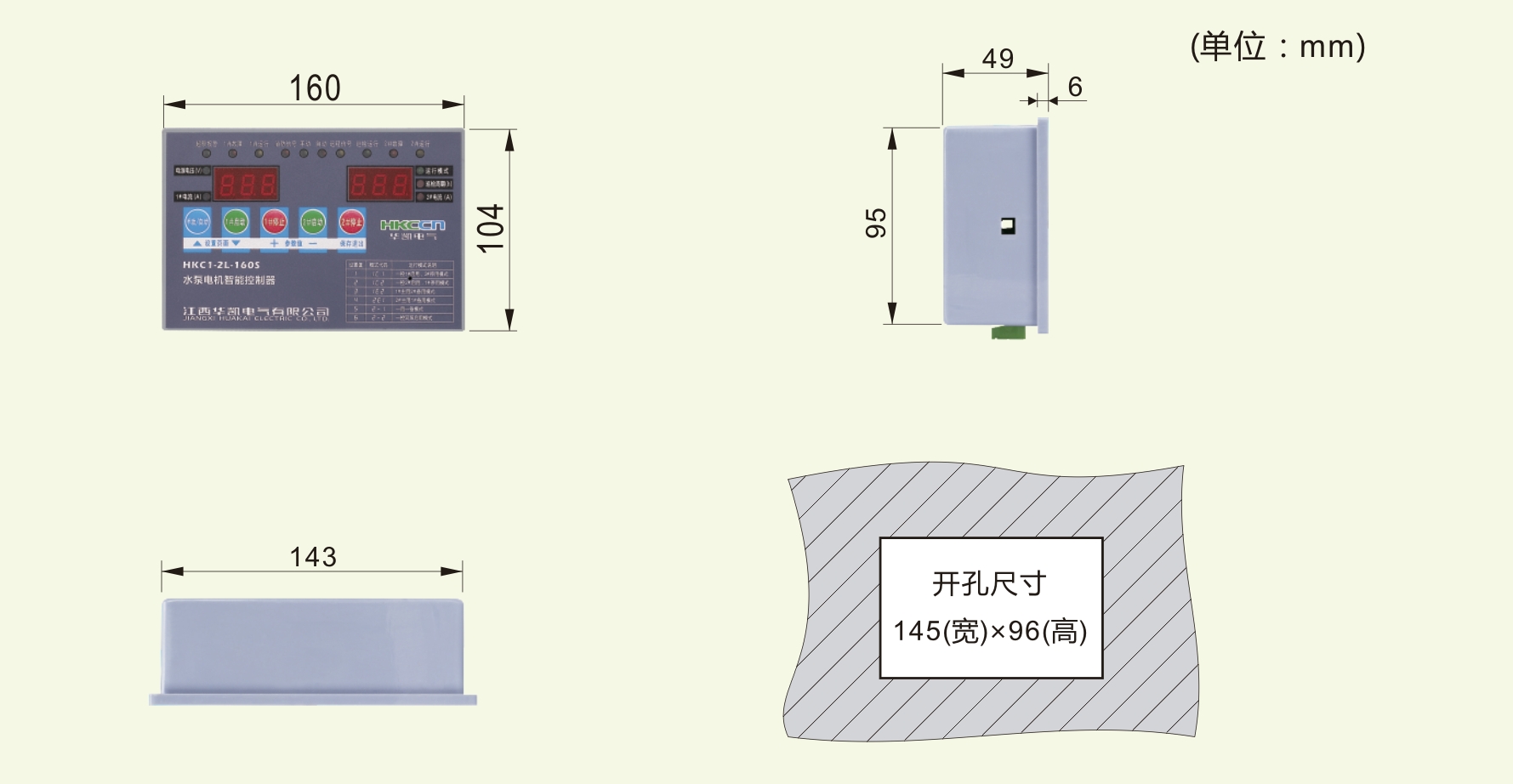

五、外形及安装尺寸
