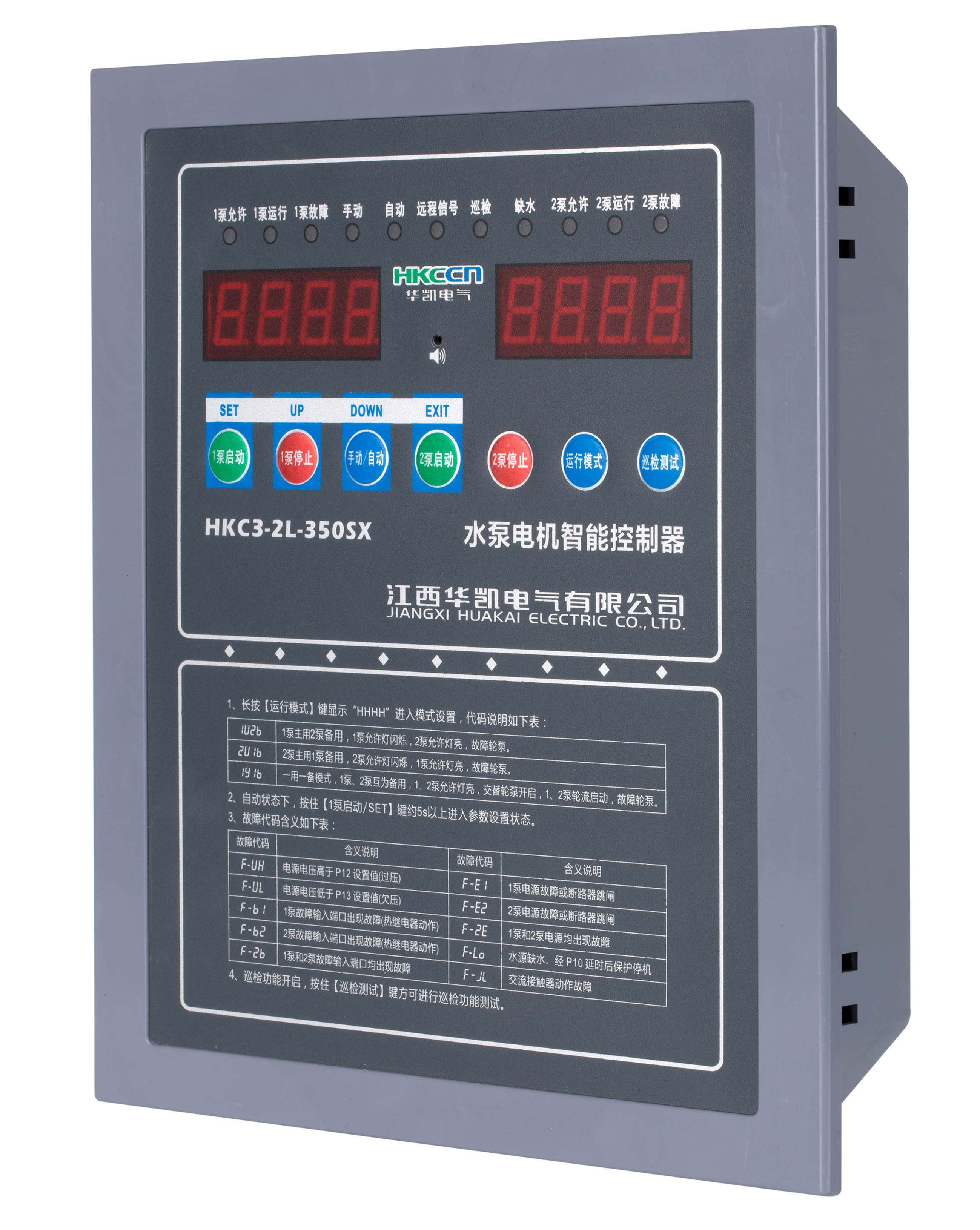

HKC3-2L-350SX 消防泵控制器

点击:4

一、概述

  HKC3-2L-350SX 系列消防水泵用电机控制器适用于三相交流380V,额定功率15kW~300kW由电机驱动的各类水泵(消防泵、增压泵、喷淋泵、排污泵、给水泵等)的智能化启停控制。
  控制器可同时控制2台水泵,实现一用一备运行模式。可选择星三角减压启动、自耦降压启动或直接启动(软起动)方式,适用于大功率水泵电机启动控制。
  控制器配有消防强启接口和定期巡检功能,是消防水泵控制箱理想的配套产品,符合相关标准要求,可完全替代传统由二次控制回路元器件组成的控制电路,简化了线路,提高生产效率,减少故障点,降低售后服务机率,并提高了控制箱产品档次,提升企业形象,加强企业核心竞争力。购买成本低于购买元件自己组装的材料和人工工资,特别适用于专业控制箱厂家批量生产。



二、主要功能特点

 ● 1台控制器=电压表(1只)+电流表(1只)+按钮开关(4只)+手自动转换开关(1只)+继电器(若干)+液位继电器(1只)+电源变压器(1只)+电压、时间继电器+复杂的接线+更多的人工工资+……  。
 ● 启动方式可选直接启动(软起动)或降压启动(自耦减压、星-三角降压)。
 ● 能同时控制2台水泵电机:一用一备、1主2备、2主1备。
 ● 可选择手动、自动控制模式,手动状态时可依次启动2台泵运行。
 ● 自动交替轮泵功能:双泵轮换及故障自动换泵。
 ● 电接点压力表(压力开关)、电极、消火栓、消防模块、强启等远程自动信号控制方式,双强启信号可启动双泵运行。
 ● 消防信号时,故障或手动状态均能启动水泵运行,并具有消防灯输出接口供消防指示使用。
 ● 定期自动巡检功能,能预防水泵因长时间不用轴承生锈卡死等损坏现象发生。
 ● 电源过压、欠压保护功能(功能可关闭)。
 ● LED数码管显示电压和实时运行电流。故障时,显示相应故障代码,便于查找和解决故障。
 ● 设置状态和整定参数采用数码管直观显示,方便易用。
 ● 查询和设置菜单时语音播报,无须查阅说明书方便现场使用。故障时,循环语音播报。
 ● 用户可编程信号输出触点,故障或运行状态远程指示。



三、技术参数

 ● 工作条件:温度 -20~+45℃,湿度≤90%,无凝露、易燃易爆、腐蚀气体,无导电尘埃。
 ● 控制器工作电源:AC / DC24V±20%,50Hz, ≤7W。
 ● 电压测量范围:AC50~260V。
 ● 过、欠压动作时间:≤30 秒(可关闭)。
 ● 适用电机功率范围:三相380V,0.75kW~15kW直接启动、18.5kW~315kW星三角降压启动或自耦降压启动。
 ● 控制方式:手动按键控制、自动信号控制、消防控制。
 ● 手动状态:面板按键控制、强制启动1控制、强制启动2控制、消火栓控制。
 ● 自动状态:电接点压力表控制、电极控制、强制启动1控制、强制启动2控制、消火栓控制、消防模块控制、巡检周期控制。
 ● 控制输出方式:有源触点,AC220V。

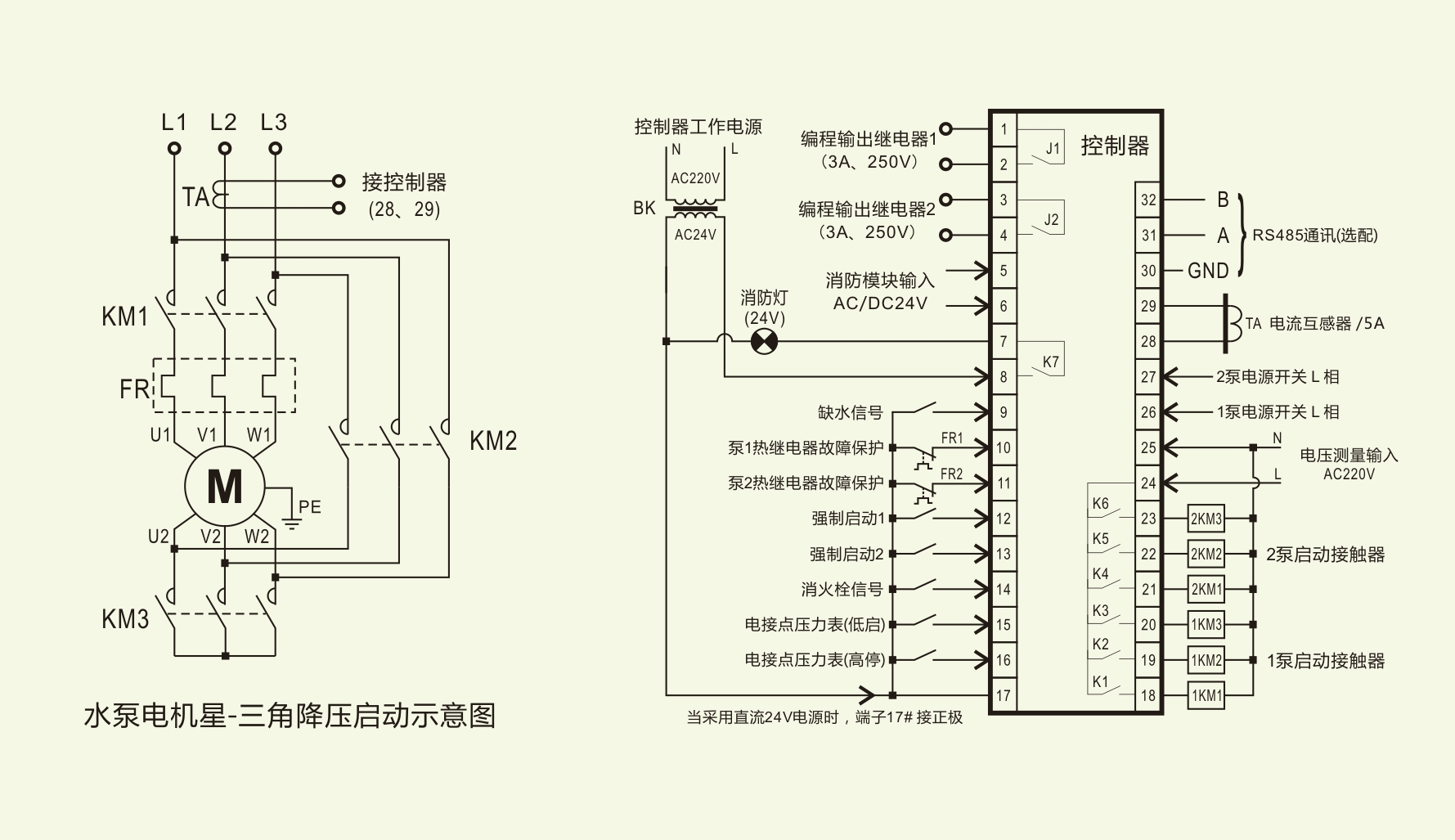

四、用户接线图

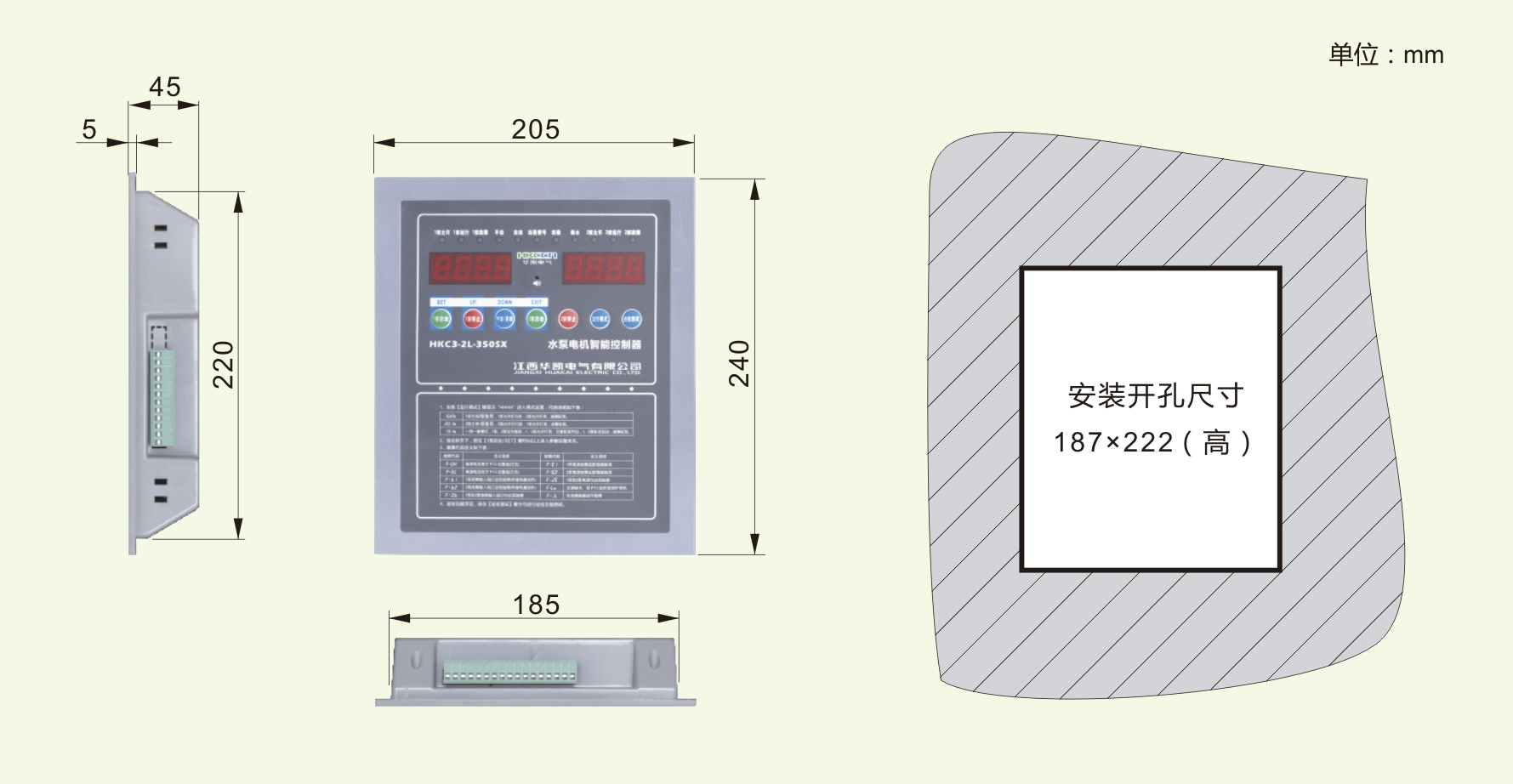

五、外形及安装尺寸
