一、概述

        HKC-1SF235A 风机智能控制器是为简化风机的控制线路设计，集成了风机各种控制功能(按键手动、现场手动按钮、远程信号、消防模块、应急控制、防火阀联动等）。具有故障反馈、运行反馈、消防反馈等无源接点。

       控制器适用于单台交流三相电动机直接启动的双速风机线路中，作为排烟（加压送风）风机、消防兼平时两用风机、平时兼事故两用风机等启停控制。备有消防控制接口，可接受消控中心信号，强制启动高速风机排烟。消防控制具有最高优先级，故障状态下能强制启动风高速风机工作。 可满足《16D303-2》图集中所有双速风机要求；通过简单的设置，可兼容《10D303-2》要求。提高了成套设备的通用性。

       可选配带保温风阀联动控制功能，特别适合高寒地区使用，风机工作时，风阀打开，停机时，风阀关闭保温。

       控制器具有优越的性价比，安装方便，功能完善，档次更高；购买成本远低于购买元件自己组装的材料和人工成本。

二、主要技术参数

● 工作条件：温度 -20~+45℃，湿度≤90%，无凝露、易燃易爆、腐蚀气体，无导电尘埃。

● 控制方式：按键手动控制、现场手动控制、自动信号控制、消防、DDC、BAS楼宇控制。

● 控制风机数量：1台，直接启动。

● 控制输出方式：有源触点，触点容量 5A AC250V。

● 控制器工作电源：AC220V±20%，50Hz, ≤2VA。AC380V需订制。

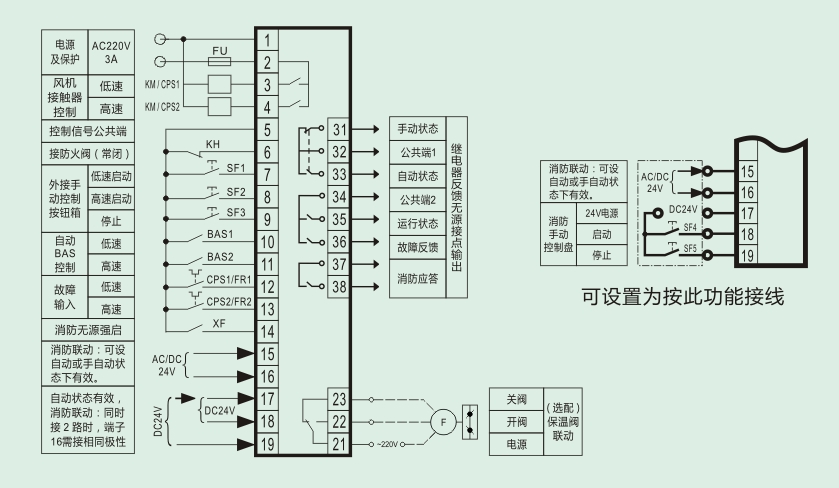

三、用户接线端子示意图

四、外形及安装尺寸
