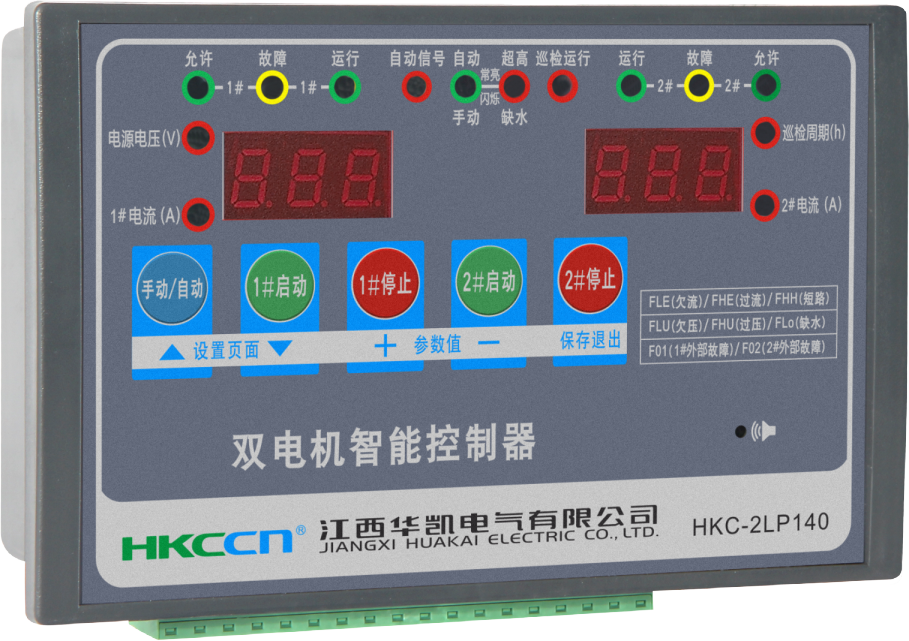

HKC1-2L-140 一用一备水泵控制器

点击:2

一、概述


  HKC1-2L-140型水泵(风机)电机智能控制器集成了各种信号控制和水泵(风机)电机保护等功能,优化了控制保护线路,减少线路故障点,降低了故障发生率。采用数码管直观的显示电机的运行电流和各种工作状态。带菜单和故障语音播报功能。

  控制器适用于2台0.75kW~18.5kW交流三相电动机直接启动的水泵或风机线路中,作为水泵或风机电机的启停控制和保护用。可配星三角启动模块适用更大功率水泵电机。适用于各类排污泵、循环泵、离心泵、管道泵、生活供水泵、消防增压泵、排烟机等。

  控制器具有优越的性价比,安装方便,功能全面,档次更高;购买成本远低于购买元件自己组装的材料和人工成本,特别适用于专业控制箱厂家批量生产。


二、功能及特点

 ●  一用一备(一控二)控制模式,适用双泵给排水控制。
 ● 手动按键 / 自动信号控制 2 台电机,实现水泵或风机故障轮换、一用一备、交替轮换、双电机运行等。
 ● 水泵(风机)电机的过流、欠流、短路、堵转、过压、欠压、浸水、超温、干转、断相等保护。并且电流和电压保护功能可关闭。
 ● 启动延时保护:水泵启动时的瞬时电流为额定电流的4~7倍,在此时间内不保护动作。当水泵出现短路、缺相、堵转、锈死时的电流约为 6~14 倍以上,此时则不受此时间限制,执行保护动作。
 ● 故障换泵:电机运行时,当电机出现故障,可启动备用电机运行。
 ● 浮球开关、压力表(开关)、电极等多种自动信号控制方式。
 ● 可选择给水或排水工作。给水时,水源缺水(超低水位)时停机保护;排水时,超高(溢流)液位时双电机启动运行。
 ● 运行增泵功能(可关闭):当主电机运行超过设定时长后仍没停机,备用电机自动启动运行,提高运行效率。
 ● 运行轮换功能:运行中,当一台电机运行一定时间后,自动停止运行,切换到另一台电机运行;依次循环轮换,防止长期运行一台电机致过早损坏。
 ● 自动巡检功能:当水泵长时间不使用时可设置定时自动巡检运行,防止水泵轴承生锈卡死等损坏发生。
 ● 电压表、电流表功能,数码管显示电源电压和实时运行电流。
 ● 语音播报功能:查询或设置时菜单语音播报,设置状态和整定参数采用数码管直观显示,无须查阅说明书方便现场使用。当有故障发生时,语音循环播报并在数码管上显示相应故障代码,便于查找和解决故障。
 ● 手动状态自动返回到自动状态;欠流延时自复等功能。


三、主要技术参数

 ● 工作条件:温度-20~+45℃,湿度≤90%,无凝露、易燃易爆、腐蚀气体,无导电尘埃。
 ● 适用电机功率范围:三相380V,0.75kW~18.5kW直接启动。可选配本公司星三角启动模块适用更大功率电机。
 ● 电流测量范围:0.75A-400A;1.5级(I≤Ie额定电流)。
 ● 控制方式:按键手动控制、自动信号控制。
 ● 控制输出方式:无源触点,5A250V。
 ● 控制器工作电源:AC220V±20%,50Hz, ≤3W。AC380V需订制。
 ● 过、欠压动作时间:≤30 秒(可关闭);
 ● 堵转动作时间: < 0.5秒; 干转、欠流动作时间:≤30秒 。

  ● 过流动作时间:反时限特性,电流越大,动作时间越短;过流脱扣特性曲线越大,动作时间越长,时间误差±10%。 电流保护功能可关闭。

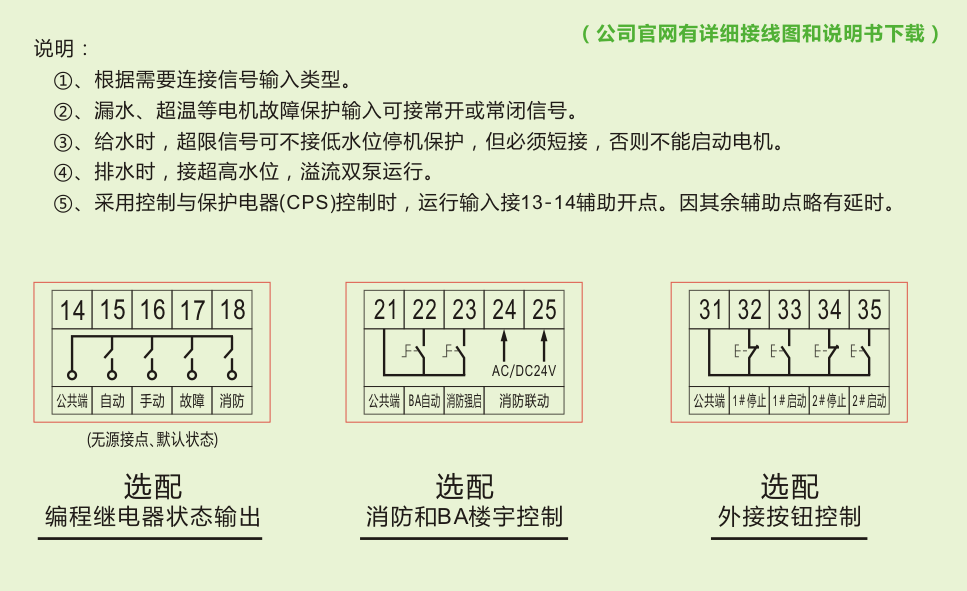

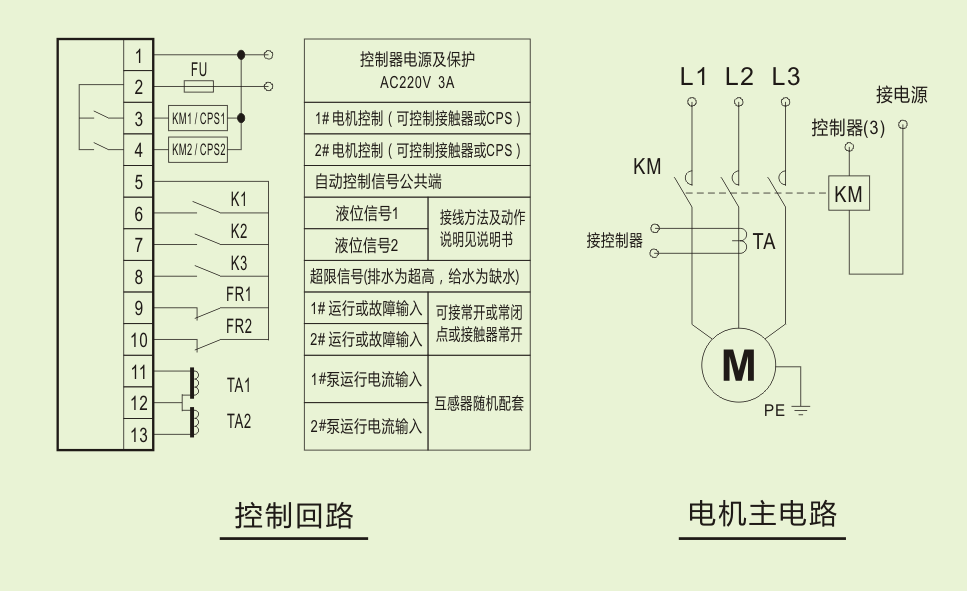

四、用户接线图

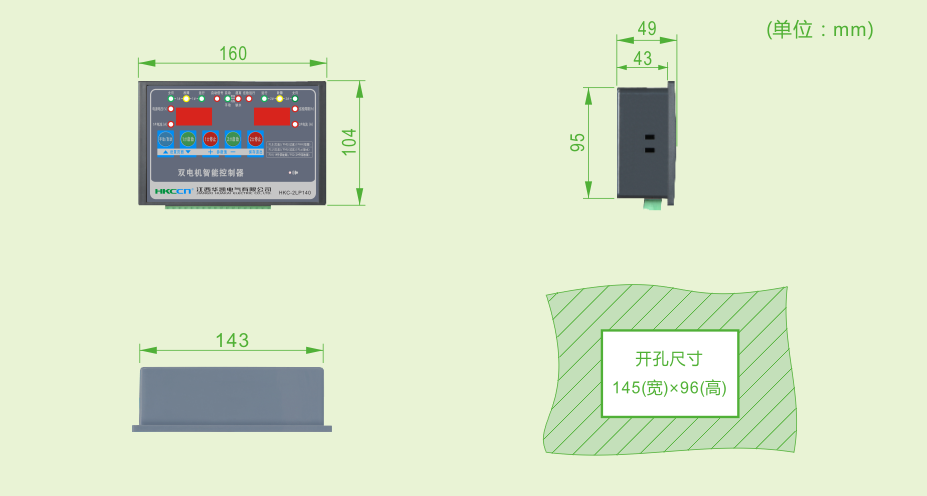

五、外形及安装尺寸
